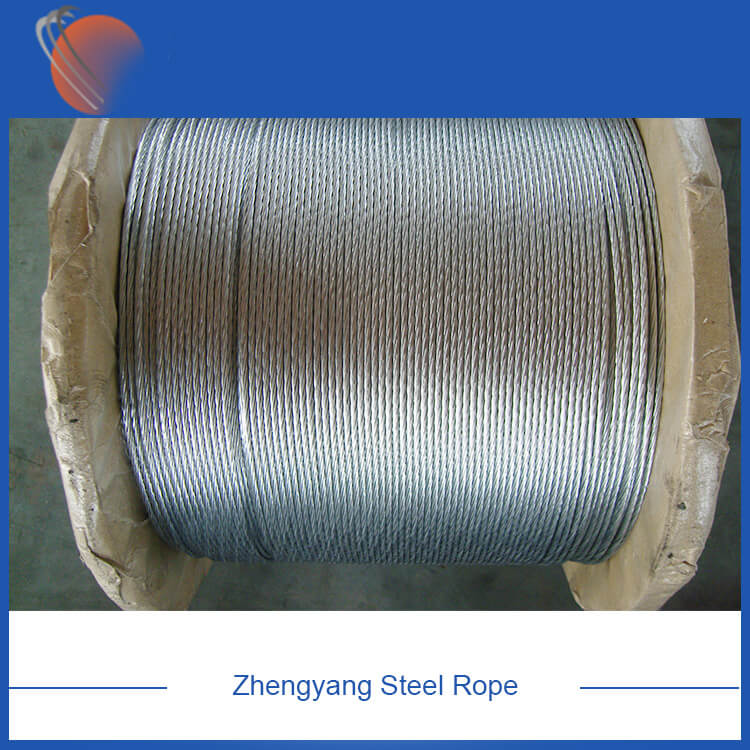

ASTM A475 Çinko Kaplı Çelik Tel Örgü

ASTM A475 Çinko Kaplı Çelik Tel Örgü

1 Kapsam
1.1 Bu standart, dört galvanizli ağırlık grubundaki yuvarlak çelik tellerden oluşan lanyardlar, sapanlar, montaj telleri ve benzeri amaçlar için kullanılan beş kalite galvanizli çelik halatı kapsar.
1.2 Beş seviye aşağıdaki gibidir:
1.2.1 Genel seviye;
1.2.2 Normal seviye
1.2.3 Açık ocak seviyesi;
1.2.4 Yüksek yoğunluk seviyesi;
1.2.5 Ultra yüksek mukavemet seviyesi.
1.2.6 Her bir çelik tel sınıfının minimum kopma yükü için Madde 8'e bakınız.
1.3 Çinko tabakanın 4 ağırlık grubu şunlardır: Tip 1 ve Derece A, Derece B ve Derece C. Çinko tabakanın minimum ağırlığı için Madde 12'ye bakın.
14 Saat-pound birim sisteminde ifade edilen değerler standart değerlerdir ve parantez içindeki değerler sadece referans içindir.
2 referans standardı
2.1 Amerikan Test ve Malzeme Standartları Derneği
A90 Çinko veya çinko alaşımı kaplama çelik ürün kaplama ağırlığı (kütle) test yöntemi A902 çelik metal kaplama için terminolojiB6 çinko külçe
3 terim
3.1 Bu standartta kullanılan özel isimlerin tanımı A902'ye bakın
3.2 Bu standarttaki özel terimlerin açıklaması:
3.2.1 Örgülü tel - bitmiş çelik örgülü telin ifade yöntemi: örgülü telin nominal çapı, örgülü teldeki çelik tellerin sayısı, örgülü telin minimum kopma yükü (bkz. 8) ve kaplama tür veya grup (bkz. 12 ).
4 Sipariş içeriği 00
4.1 Bu standarda göre sağlanan siparişler aşağıdakileri içerecektir:
4.1.1 Ayakla ölçülen bükülü tel sayısı;
4.1.2 Örgülü telin nominal çapı, çelik tel sayısı, örgülü telin kalitesi ve minimum kopma yükü (Madde 8 ve Tablo 1);
4.1.3 Çinko tabaka ağırlığı (tip ve grup) (Madde 12 ve Tablo 4);
4.1.4 Bobin veya bobin örgülü telin uzunluğu (Madde 19).
5Malzemeler ve imalat
5.1 Ana metal, açık ocak fırını, oksijen üstten üflemeli dönüştürücü veya elektrikli fırın ile eritilmiş çelik olmalıdır. Çeliğin kalitesi ve saflığı, çelik tel belirtilen ebatta çekildiğinde ve galvanizlendiğinde, bitmiş telin ve monofilamentin kalitesinin üniform olmasını ve bu standartta belirtilen performans ve özelliklere sahip olmasını sağlayabilmelidir.
5.2 Galvanizleme için kullanılan çinko külçe, B6 standardında belirtilen herhangi bir düzeyi karşılamalıdır.
6 büküm
6.1 Aksi belirtilmedikçe, bükülmüş tel bükülü bırakılacaktır. Sola büküm, gözlemciye göre saat yönünün tersine büküm olarak tanımlanır. Tüm çelik teller eşit gerilimle bükülmelidir. Büküm, minimum kopma yükünün %10'u kadar bir gerilim uygulandığında çapın önemli ölçüde azalmamasını sağlamak için yeterince sıkı olmalıdır.
6.2 1×3 bükümlü tel, eşmerkezli olarak bükülmüş 3 çelik telden oluşacak ve bükümlü telin nominal çapının 14 katından az olmayan ve 20 katından fazla olmayan tek tip bir döşeme uzunluğuna sahip olacaktır.
6.3 1×7 çok telli tel, merkezi bir tel etrafında eşmerkezli olarak bükülmüş 6 çelik telden oluşmalı ve bükümlü telin nominal çapının 16 katından daha büyük olmayan tek tip bir döşeme uzunluğuna sahip olmalıdır.
6.4 1×19 örgülü tel, merkezi bir çelik tel etrafında eşmerkezli olarak bükülmüş 6 iç çelik telden ve 12 dış çelik telden oluşacaktır. 6 çelik tel, sağ elle bükülecek ve 7 çelik telden daha büyük olmayan bir nominal çapa sahip olacaktır. Tek tip döşeme uzunluğunun çarpımı. 7 çelik tel çekirdeğin nominal çapı, çelik telin nominal çapının 3 katı olmalıdır. Dış katmandaki 12 tel sola bükümlüdür ve 7 tel çekirdek etrafında eşmerkezli olarak bükülmelidir ve telli telin nominal çapının 16 katından daha büyük olmayan tek tip bir döşeme uzunluğuna sahip olmalıdır. 6.51×37 tel 6 parçadan oluşmalıdır. iç çelik teller, 12 ara çelik teller ve 18 dış çelik teller, merkezi bir çelik tel etrafında eşmerkezli olarak bükülür. 6 çelik tel sola bükümlüdür ve 7'den fazla teli yoktur. Çelik tel çekirdeğin nominal çapının 16 katı kadar düzgün bir döşeme uzunluğu. 7 çelik tel çekirdeğin nominal çapı, çelik telin nominal çapının 3 katı olmalıdır. 12 orta tabaka çelik tel, sağ elle bükülür ve 7 çelik tel çekirdeğin etrafında eşmerkezli olarak bükülür ve 19 çelik tel çekirdeğin nominal çapının 16 katından daha büyük olmayan tek tip bir döşeme uzunluğuna sahiptir. 19 çelik tel çekirdeğin nominal çapı, çelik telin nominal çapının 5'i kadar olmalıdır. 18 dış çelik tel, 19 çelik tel çekirdeğin etrafında sola bükülmüş ve eşmerkezli olarak bükülmüştür ve bükümlü telin nominal çapının 16 katından daha büyük olmayan tek tip bir döşeme uzunluğuna sahiptir.
6.6 Örgülü teldeki tüm çelik teller, bitmiş çelik telde doğal olarak doğru konumda olmalıdır. Bükülü tel kesildiğinde, kopan uçtaki tel yerinde tutulmalıdır veya yerinde tutmak için tel elle kolayca sıfırlanabilir. Yerinde. Ön deformasyon, deformasyon sonrası veya biçimlendirme ve sabitleme gibi çeşitli yöntemlerle veya işlemlerle elde edilebilir.
